корпусов ТО-225АА и ТО-225АВ. Использование зажимов рекомендуется для достижения равномерного давления. Когда требуется электрическая изоляция, внутрь отверстия нужно установить втулку для предотвращения контакта винта с металлическим основанием радиатора.

Корпус ТО-220 Популярный корпус ТО-220 также требует более

подробного освещения монтажа. Рис. 2.8 показывает монтажные составляющие и сборку. Прямоугольнаи шайба, показана не рис. 2.8а используется для мини мального искривления монтажного фланца, в против ном случае может произойти разрушение полупроводниковой пластины.

Использование прокладки очень важно, когда размер монтажного отверстия превышает 0,14 дюйма

Предпочтительная сборка для изолированного или неизолированного крепления. Винт на потенциале корпуса полупроводника. Размер используемого винта 6-32

Используются детали указанные ниже

Болт с шестиграной головкой 6-32

(1)Стальная прямоугольная прокладка

Прибор

(Case 221. 221А)

(2)Слюдяной

прямоугольный

изолятор

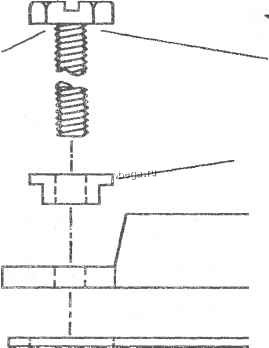

Альтернативная сборка для изолированного крепления, когда винт должен быть на потенциале теплоотвода. Размер используемого винта 4-40.

Используются детали указанные ниже

Болт с шестигранной головкой 4-40

Нейлоновая изоляционная втулка

Прибор (Case 221. 221А)

Теплоотвод

Слюдяной прямоугольный изолятор

(2)Нейлоновая втулка (3)Плоская шайба-

(4)Пружинящая или стопорная шайба

Гайка с шестигранной головкой 6-32

Пружинящая шайба

Гайка с шестигранной головкой 6-32

ггпп

(11 Используется с тонким шасси или с большим отверстием I2j Используется, если требуется изоляция

(3) Требуется, когда используется нейлоновая втулка и пружинящая шайба

(4) Необходима шайба сжатия при использовании пластического изоляционного материала

Требуемый вращающий момент

с изолятором 0.68 N-M (6 фунтов на дюйм) max

без изолятора 0.9 N-M (8 фунтов на дюйм) max

Рис. 2.8 Элементы монтажа и сборка корпуса ТО-220.

Большие отверстия необходимы для установки изолирующих вту*!ок. т.к. винт электрически связан с корпусом. Однако, отверстие не должно быть больше, чем необходимо для обеспечения крепежа, и как правило не более 0,25 дюйма. Нельзя допускать также искажение, фланиа а течении монтажа. Поэтому максимальный крутящий момент В фунтов на дюйм для винта &-22.

8 течении монтажа крепежный винт не должен вступать в контакт с пластмассовой частью корпуса. Это может вызвать повреждение корпуса. Для минимизации этой проблемь! корпуса Motorola ТО220 именит скошенную фаску на пластмассе хорпуса на одном конце.

В с1/г?уацмм когдэ корпус непосредственно может кочтактировать с радиатором можно применить штифты. Монтаж ТО-2ЗД АС

Варианты с изояшмзй и без изоляции показаны на рис. 2.9. В общем случае, перечисленные особен-мости для корпуса ТО220АВ практически применимы и к ТО-218АС.

Силовые управляющие серии

Рекомендуемая процедура монтажа и крепления корпусов 346-01 и 353-01 показана на рис. 2.10. Хотя корпус 35301 меньше, чем 34&Ю1 и требует другого крепления, монтажные процедуры примерно аналогичны.

Изогнутые прокладки рекомендуется для головок

Неизолированное крепление

Изолированное крепление от винта

Болт с шестигранной головкой 6-32

Прибор Motorola Case 340-01 ТО-218АС \

Теплотвод илм шасси

Болт с шестигранной головкой 4-40

Нейлоновая изоляциооная

втулка

Плоская шайба

Пружьтящая кт стопорная шайба

Гайка с шестигранной головкой 6-32

Стандартный слюдяной изолятор

Пружинящая шайба

Гайка с шестигранной головкой 6-32

Требуемый вращаю!.14Ий момент 0.63 NM (фунтов -на дюйм) шах. Рекомендуемый момент: 0.57 Nm/5 !n&/!bs. -5.5 кг/см.

(1) Использовать пружинящую шайбу

Рис. 2.9Элементы монтажа и сборка корпуса TO-2I8AC.

Case 3464)1 (MO-040AA)

Case 3534)1

Винт 10-32 (~ Smm)

Шайба

Motorola Semiconductor MO-040AA Case 3464)1

Винт 6-32 (-Зтт)

Шайба

Motorola Semiconductor Case 353-01

Слюдяная прокладка

Теплоотвод Плоская шайба

Стопорная шайба

Гайка 10-32

КЗ I

Слюдяной изолятор

Теплоотвод - Плоская шайба

Гайка &-32

Техические требования

1) Крепление к теплоотводу винтами 10-32 (~ 5mm) зйвмнчивать: 20ln.-Lb.

2) Шинный вывод с 1/4-20 завинчивать: 20ln.-Lb.

Включает в себя слюдяную прокладку для изолированного крепления

Техические требования

1) Крепление к теплоотводу винта.ми 6-32 ( 3mm) завинчивать: 20fn.-Lb.

2) Шинный вывод с 5мм ( 10) завинчивать: 20ln.-Lb.

O.D. I.D.

Thickness Pounds Flat Part Number

Sourse:

RECOMMENDED BELLEVILLE WASHERS . CASE 34fr01

0.472 0.205-0.024 ISO Lb Am 125206

Rolex Co.. National Disc Spring DIv. Hillside. N.J. 07205

CASE

0.281 0.138 0.013 43 Lb B0281-O13

AsBoclated Spring 961 N.DuPage Ave. Lombard. III. 60148

Puc2.I0 Рекомендуемый монтаж корпусов 346-01 и 353-01.
