Иногда удобнее определять А, исходя из пороговой чувствительности по мощности Л/я. Тогда уравнение (1.5)-для k = 1 будет иметь вид

Ар да BIARNp; Ар [дБм1 = 24 дБ -f 20 Ig В -

- 10 Ig - 10 Ig Np [дБм]. (1.6)

Уравнение (1.6) представлено графически на рис. 1.37i Для выбора соответствующей кривой следует обратиться к табл. 1.6.

Восприимчивость приемников и усилителей

Результаты расчета восприимчивости некоторых типов приемников и усилителей приведены в табл. 1.7 и на рис. 1.38.

М


30 10 500 10

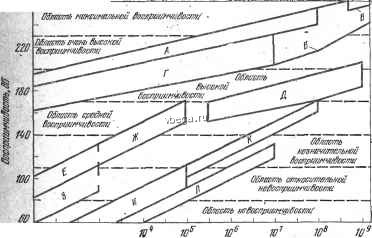

Рис. 1.38. Восприимчивость орнемников и усилителей:

Л - малоШумящие предусилители ПЧ и широкополосные малошумящие видеоусилители; Б - усилители на ЛБВ; В - приемники супергетеродиниые и прямого усиления; Г - УПЧ, логарифмические УПЧ, широкополосные видеоусилители, приемники супергегеродини$>1е и прямого усиления; Д - транзисторные видеоусилители; Е - траияисторные усилители с малыми входными уровнем и сопротивлением; Ж - НЧ предусилители; 3 - транзисторные усилители . с малым входным уровнем и большим входным сопротивлением;, й - усилителя эвуковвх частот; К = видеоусилители! -приемники цифровых данных.



Таблица 1.7

Приемники

Рабочий диапазо]. частот, МГц

Восприимчивость. дБ

Вещательные AM ЧМ ТВ

0,535-1,605 88-108 54-88 174-216 470-890

195 215

230 .

Свя-зные

0.01-2 10 -

150-235

(2,1-11,7) 10-

Спутниковых радиолиний

(2,4-16)-10

225

Линий ионосферного рассеяния

400-500

Линий тропосферного рассеяния

(1,8-5,6)-10

Навигационные различного диапазона частот и назначения

170-230

225-35 10=

230-240

Пример 1.8. Определить величину отношения мощности помехи к шуму приемника, имеющего чувствительность Nр- -104 дБм, входное сопротивление = 50 Ом, полосу частот В = 1 МГц

Воспользовавшись уравнением (1.6) или графиком на рис. 1.38, получим Ар = 24 дБ + 20 Ig 10 Гц - 10 Ig 50 - (-104 дБм) =

= 24 дЁ + 120 дБ - 17 дБ -Ь 104 дБм = = 231 дБм.

Восприимчивость воспламеняющих устройств (детонаторов)

К таким устройствам относятся электровоспламенители зарядов или топлива (ЭВ). ЭВ (рис. 1.39) воспламеняют взрывчатые вещества при протекании тока На входе ЭВ имеется приемная антенна, воспринимающая электромагнитное излучение Топливо может воспламениться в результате искрения электродов, находящихся в сильном ВЧ поле, или при искрении щеток, индуктивных пере ключателей и т. д.
