в неэлектролитических конденсаторах обычно невелики, но в прецизионных конденсаторах они должны быть как можно меньше. Относительно велики токи утечки у некоторых типов электролитических конденсаторов.

Шунтирующая проводимость сказывается как при мгновенных, так и при медленных изменениях приложенного напряжения. Наличие

< ЮОг--1-1--1 этой проводимости приводит

к энергетическим потерям, разогреву конденсатора и изменению cos ф цепи.

Накапливание энергии в диэлектрике обусловливает сохранение заряда на обкладках конденсатора после его отключения. В высоковольтных цепях уровень остаточного напряжения может быть опасным - для обслуживающего персонала, поэтому должны быть предусмотрены специальные средства для разряда конденсатора после снятия с него напряжения.

Собственная резонансная частота конденсатора зависит от большого числа факторов: от его размеров, свойств диэлектрика, емкости, индуктивности выводов, индуктивности обкладок и т. д. Обращает на себя внимание потеря емкостных свойств Конденсатором на частотах, превышающих,5 МГц (рис. 7.7), где он ведет себя уже. как индуктивность. При использовании такого конденсатора в качестве фильтрующего элемента в 50-омной линии затухание, обеспечиваемое этим элементом, на частотах выше 4 МГц уменьшалось бы до недопустимого уровня (рис. 7.8).

При использовании же в аналогичных целях проходного конденсатора емкостью 0,05 мкФ такое явление не наблюдается из-за его незначительной индуктивности.

В дисковых конденсаторах возможныследующие типы резонансов:

- на низких частотах, обусловленный длиной выво-

1,0 10 Частота, МГц

Рис. 7.7. Зависимость модуля полного сопротивления конденсатора емкостью 0,05 мкФ с выводами длиной 6,5 мм от частоты.

дов;

- на средних и высоких частотах, обусловленный внутренними конструктивными соединениями;

собственный на высоких частотах.

Широкое применение находят конденсаторы, в которых используется керамический диэлектрик (на основе титаната бария). Такие конденсаторы имеют меньшие

0,1 0,д

5 10 ЪО

Частота, МГц

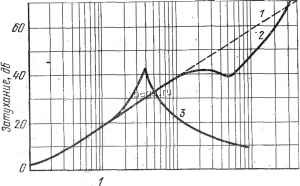

Рис. 7.8. Фильтрующее действие конденсаторов емкостью 0,05 мкФ:

/ - идеального; 2 - проходного; 3 -с проволочными выводами длиной 100 мм.

габаритные размеры, чем бумажные или сл.юдяные. Однако следует учитывать, что некоторые керамические конденсаторы чрезвычайно чувствительны к перепадам температуры, что значительно снижает их эффективность при температурах, близких к -40 и +100° С. ..Например, один из типов проходных керамических конденсаторов с номинальной емкостью 1000 пФ при температуре -40° С имеет емкость лишь 330 пФ.

В связи с этим следует отметить, что при гарантируемом рабочем температурном диапазоне -55...-f85°C номинальное значение емкости обеспечивается лишь для интервала 20±J° С. То же можно сказать и о диапазоне рабочих напряжений: при гарантированном рабочем напряжении 500 В номинальное значение емкости сохраняется только при напряжении 0,5-5 В постоянного трка. Существенно, что, например, при приложенном :{апряжении 500 В й токе через проходной конденсатор (используемый в качестве .одноэлементного фильтра) юрядка 25 А эффективное затухание помех, вносимое

таким конденсатором, при температуре +25° С уменьшается до 20 дБ. Это показывает, что условия эксплуатации должны тщательно учитываться при применении керамических конденсаторов.

Танталовые конденсаторы также характеризуются незначительными размерами и массой. Они отличаются друг от друга типом анода: с твердым анодом, анодом из фольги и с влажным анодом. ТанТаловые конденсаторы с твердым анодом обладают очень большими удельной емкостью и рабочим напряжением на единицу объема. Проходные конденсаторы этого типа эффективны на частотах до 5 ГГц.

Конденсаторы первого из этих типов можно использовать лишь на относительно низких частотах из-за большой внутренней индуктивности. Чтобы расширить рабочий диапазон частот таких конденсаторов, иногда параллельно им подключают бумажные или керамические конденсаторы небольшой емкости.

В танталовых конденсаторах с влажным анодом электролитом является гель, и поэтому им не свойственны недостатки конденсаторов первых типов, которые хюрродировали из-за утечки электролита. Кроме того, они обладают наименьшими размерами и наиболыйей емкостью на единицу объема (по сравнению с другими типами танталовых конденсаторов).

Танталовые конденсаторы изготовляют на напряжения до 300 В с анодом из фольги, до 125 В с влажным анодом и до 50 В с твердым анодом. Для них характерны: значительно меньшие утечки при низких температурах, чем у других электролитических конденсаторов; наименьшие утечки при высоких температурах; длительный срок хранения-и наименьшие утечки по окончании этого срока.

Общая индуктивносдь конденсатора представляет собой сумму внутренней индуктивности электродов и внешней индуктивности выводов. Типичные значения внутренней индуктивности в наногенри различных типов конденсаторов следующие:

Фарфоровые и керамические ....... 1,4

Танталовые с влажным анодом....... 25

Танталовые с твердым (пористым) анодом . . 20 Танталовые с анодом из фолы-и, цилиндрической

формы, с проволочными выводами..... 50

Танталовь]е с анодом из фольги, прямоугольной

формы, е лепестковыми выводами ...... 23
