Рис. 94. Схема проверки реостатного задатчика с 10 %-й зоной регулирования: / - прибор с 10 %-м реостатным задат-чиком; 2 - нуль-индикатор; Е1, Е2 -источники постоянного напряжения; R - резистор задатчика

Е1 Е1

Для проверки реостатного задатчика с 10 %-й зоной регулирования используют схему, приведенную на рис. 94. Настройку рычажной системы 10 %-го задатчика выполняют следующим образом: к проверяемому прибору подключают образцовый прибор, на котором устанавливают градуировочное значение входного сигнала, соответствующее отметке 50 % щкалы; с помощью ручки установки задания 9 (рис. 95) совмещают на диаграммном диске указатель задания 11 с пером 12; при этом рычаг задания 4 визуально должен совпадать с контуром коромысла 3, находящегося в горизонтальном положении. В противном случае ослабляют стопорный винт 5 и рычаг 4 устанавливают так, чтобы его контур совпал с контуром коромысла 3. При зтом рычаг 1 не должен выходить за габариты щасси, а указатель индикатора должен находиться в зоне нулевой отметки. Если указатель нуль-индикатора отклоняется от нулевой отметки, перемещением тяги 6 в пазу рычага 7 устанавливают указатель в зоне нулевой отметки и закрепляют с помощью валика 8. Точность установки пера 12 на проверяемую отметку диаг-

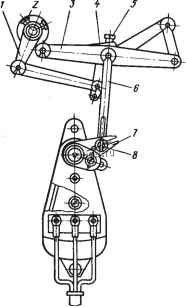

Рис. 95. 10 %-й реостатный задатчик:

1. 4, 7 - рычаги; 2, 5 - стопорные винты; 3 - коромысло; 6 - тяга; 8 - валик; 9 - ручка установки задания; 10 - корректор задания; И - указатель установки задания; 12 - перо прибора; 13 - корректор пера

Рис. 96. Схема для проверки прибора со 100 %-м реостатным задатчиком:

1 - прибор со 100 %-м реостатным задатчиком; 2 - нуль-индикатор; Е - источник постоянного тока; R1 - реохорд-датчик; R2 - резистор задатчика; R3 - резистор точной настройки

раммной бумаги производят при помощи корректора пера 13. Для проверки реостатного прибора со 100 %-м реостатным задатчиком собирают схему, приведенную на рис. 96.

Настройку рычажной системы ЮО %-го реостатного задатчика осуществляют следующим образом: на образцовом приборе устанавливают градуировочное значение входного сигнала, соответствующее начальной отметке шкалы и совмещают указатель задания 9 (рис. 97) с пером 8; поворачивают лекало 6 так, чтобы рычаг 1 занял начальное положение на лекале, ослабляют стопорные винты 5 втулки лекала и поворачивают ось резистора 3 задатчика R2 (задание) до тех пор, пока указатель

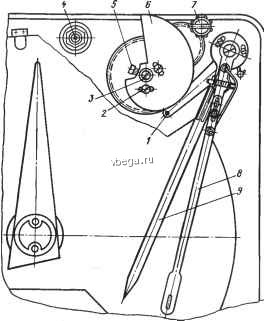

Рис. 97.100 %-й реостатный задатчик:

1 - рычаг; 2 - винты крепления; 3 - ось резистора задатчика; 4 - ось резистора точной настройки; 5 - стопорные винты; б - лекало; 7 - ручка установю! задания; 8 - перо прибора; 9 - указатель установки задания

индикатора не установится на нулевой отметке. Затем стопорные винты закрепляют; устанавливают на образцовом приборе градуировочное знафние входного сигнала, соответствующее конечной отметке шкалы, и совмещают указатель задания с пером; поворачивают ось переменного резистора 4 до установки указателя индикатора на нулевой отметке. Пс(и необходимости перечисленные операции повторяют снова.

Проверку надежности контактирования ползунка 10 %-го задатчика с обмоткой (рис. 94) выполняют следующим образом: совмещают перо и указатель задания на 50 %-й отметке шкалы; перемещают указатель задания поочередно в обе стороны от отметки 50 % шкалы, при этом указатель нуль-индикатора должен плавно перемещаться в одну и другую стороны от нулевой отметки. Резкие срывы и уход указателя индикатора на нуль свидетельствуют о потере контакта.

Надежность контактирования ползунка 100 %-го задатчика с намоткой (рис. 96) проверяют в следующем порядке: совмещают перо прибора и указатель задания на отметке 50 % шкалы; перемещают указатель задания в обе стороны от отметки 50 % шкалы, при этом указатель индикатора должен плавно перемещаться в одну и другую стороны от нулевой отметки; снова совмещают перо и указатель задания на 50 % отметки шкалы и путем изменения входного сигнала, подаваемого от образцового прибора, перемещают указатель прибора в обе стороны от отметки 50 % шкалы, при этом указатель индикатора должен плавно двигаться в одну и другую стороны от нулевой отметки.

Проверку приведенной погрешности и вариации сигнала прибора по выходу задатчика для приборов с 10 %-ым реостатным задатчиком (рис. 94) выполняют в следующем порядке: с помощью образцового прибора указатель поверяемого прибора устанавливают на поверяемую отметку; совмещают указатель задания с пером прибора; добиваются симметрирования задатчика (т. е. установки указателя индикатора в зоне нулевой отметки с отклонением не более 5 % от напряжения питания задатчика) плавным изменением входного сигнала, подаваемого от образцового прибора, как в сторону увеличения его, так и в сторону уменьшения; отсчитывают величину входного сигнала по образцовому прибору; приведенную погрешность сигнала прибора по выходу задатчика определяют по формулам:

для приборов с линейным компенсирующим лекалом

А =±-5- 100%;

для приборов с квадратичным лекалом

где лГд - действительное значение входного сигнала на поверяемой отметке шкалы, соответствующее моменту симметрирования задатчика, дающее наибольшее отклонение от номинального, выраженное в едини-
