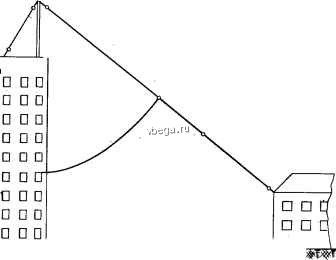

Космонавтика Улавливатель коротких волн Рис. 3.6. Полуволновый диполь на 160 м кальную поляризацию (вектор электрического поля перпендикулярен поверхности земли). Дальняя связь на коротких волнах осуществляется за счет так называемой пространственной волны, которая отражается ионосферой и может иметь как вертикальную, так и горизонтальную поляризацию. При работе на 160-м диапазоне радиолюбители-коротковолновики используют как земные, так и пространственные волны. Именно поэтому желательно для этого диапазона иметь антенну с вертикальным излучателем. Поскольку вертикальный четвертьволновый вибратор для 160-м диапазона трудно соорудить даже в воображении (его высота должна быть около 40 м!), антенны этого диапазона желательно выполнять из наклонных проводников. Полуволновый вибратор на 160 м Пример удачного полуволнового вибратора на диапазон 160 м приведен на рис. 3.6. Длина излучающей части антенны равна 75 м. В центре этой части в ее разрыв включен коаксиальный кабель. Диполь изготовляется из Медного или биметаллического провода диаметром 3...4 мм. В качестве фидера Рис. 3.7. Подключение коаксиального кабеля к диполю
елесообразно использовать коаксиальные кабели с волновым сопротивлением 75 Ом - РК75-4-11, РК75-4-12, РК75-4-15, РК75-4-16. Применять более толстые кабели нет смысла - КПД фидера и так будет близким к 100%. Можно применить и кабель с волновым сопротивлением 50 Ом - например PK50-2-1I. При этом КСВ в фи-а.ере будет около 1,5, но его КПД останется достаточно высоким. Способ подключения кабеля показан на рис. 3.7. В качестве изолятора в центре диполя используется достаточно прочная пластина из оргстекла, текстолита ,1ли гетинакса толщиной не менее 10 мм. Кабель крепится в нижней части пластины с помощью металли-4еской скобы и двух винтов М4. Оплетка и централь-чая жила распаиваются без натяга, так чтобы весь вес шбеля воспринимался скобой. Поскольку кабель располагается вблизи антенны терпендикулярно излучателю, какие-либо симметрирующие устройства не требуются. Антенна наклонный луч Если дом, в котором проживает радиолюбитель, значительно ниже окружающих предметов, построить антенну, показанную на рис. 3.6, трудно. В этом случае можно применить антенну типа наклонный луч , пример выполнения которой показан на рис. 3.8. Длина излучающей части этой антенны для работы на диапазоне 160 м должна быть от 35 до 200 м. Антенна меньшей цлины будет иметь низкий КПД, а. более длинная - недостаточную механическую прочность. Питание такой антенны производится без фидера, со стороцы конца, у которого расположена радиостанция. Антенну наклонный луч можно использовать и при расположении радиостанции на верхнем этаже дома, Рис. 3.8. Антенна наклонный луч возвышающегося над окружающими строениями. В этом случае она питается со стороны конца, более поднятого над землей. > Обязательным атрибутом антенны наклонный луч является заземление. Очень хорошо, если вблизи радиостанции проходит провод контура заземления дома, к которому подключены мачты коллективных телевизионных антенн. С этим заземлением и необходимо соединить корпус радиостанции. Можно в качестве заземления использовать и водопроводные трубы. Если такого естественного источника заземления нет, его придется изготовить самостоятельно. Для этого в землю забивается металлическая труба длиной не менее 3 м. Желательно, чтобы ее нижний конец достиг водоносного слоя земли, в противном случае в сухую погоду придется периодически землю вокруг трубы поливать водой. В крайнем случае роль заземления может сыграть питающая сеть, соединенная с корпусом радиостанции конденсаторами сетевых фильтров трансивера и линейного усилителя мощности (хотя последний на диапазоне 160 м и не работает, его сетевой фильтр действует). Но тогда при.приеме на вход трансивера будут поступать мощные сетевые помехи, а при передаче на проводах сети возникнут высокочастотные напряжения, которые неизбежно вызовут раздражение соседей, имеющих магнитофоны, проигрыватели, сетевые радиоприемники и телевизоры. Еще одно следствие плохого заземления корпуса радиостанции, работающей на антенну с одно-проводным питанием: высокочастотное напряжение на
|
